當前位置：電池片自動理片換盒機方案
·數據信息流轉自動化，采集現有料盒信息；
·全自動化設計，工作中無需人工干預；
01 |
一、設備功能：
01.實現與AGV小車自動對接完成物料周轉；
02.實現電池片自動理片，電池片外觀缺陷檢查；
03.實現自動更換物料周轉盒。
二、流程圖
三、項目特色介紹
·數據信息流轉自動化，采集現有料盒信息；
·全自動化設計，工作中無需人工干預；
01、自動流轉
·料盒實現對接AGV周轉，無需人工搬運；
02、自動理片
實現自動理片，無需人工干預；
03、缺陷檢測
缺陷檢測：脫晶、碎片、溢漿等不良；
04、自動換盒
自動將電池片從料盒取出放入專用載具，切換料盒；
05、自動回收包材
·自動取出隔板并放入料倉整列；
·自動取出隔紙并放入料倉整列；
四、關鍵模塊介紹

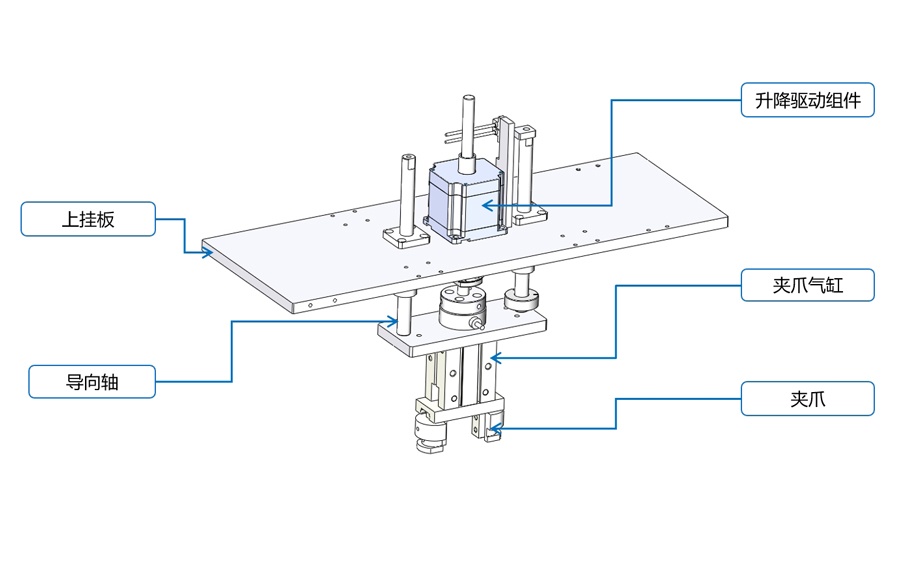

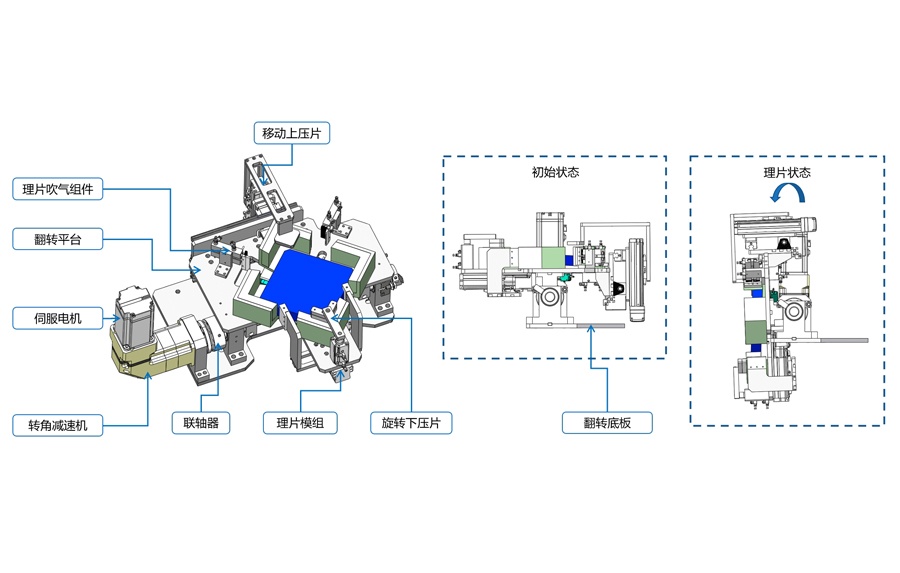

01、理片機構
02、四軸取片機構

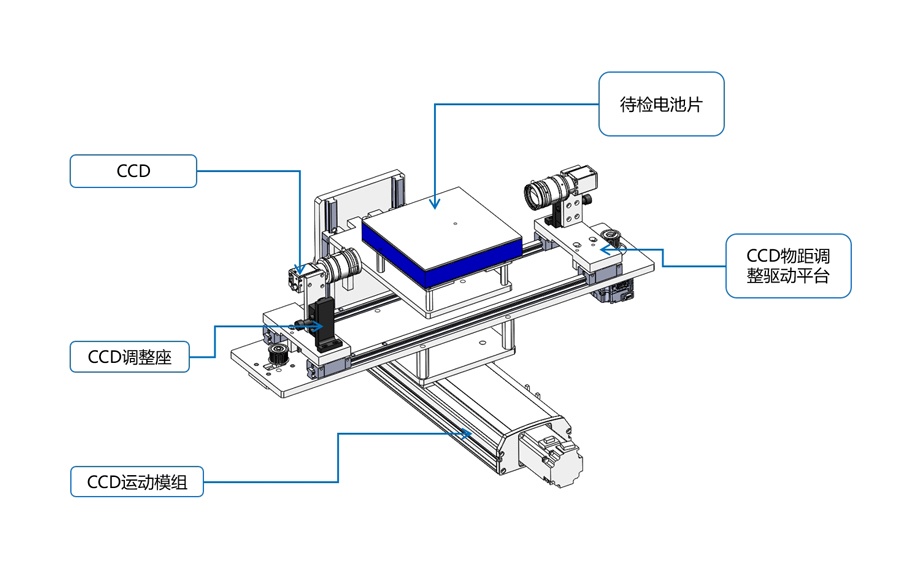

03、AOI檢查

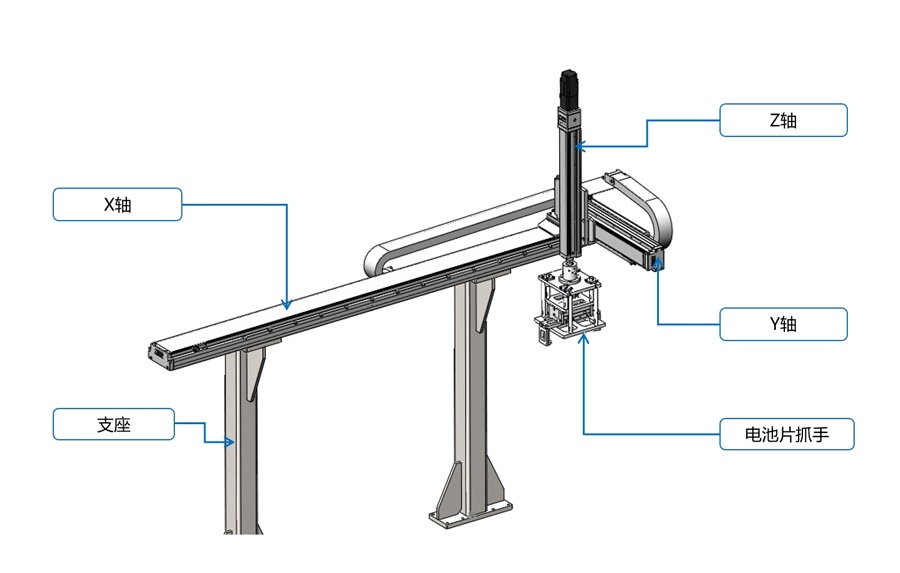

04、電池片移載抓手

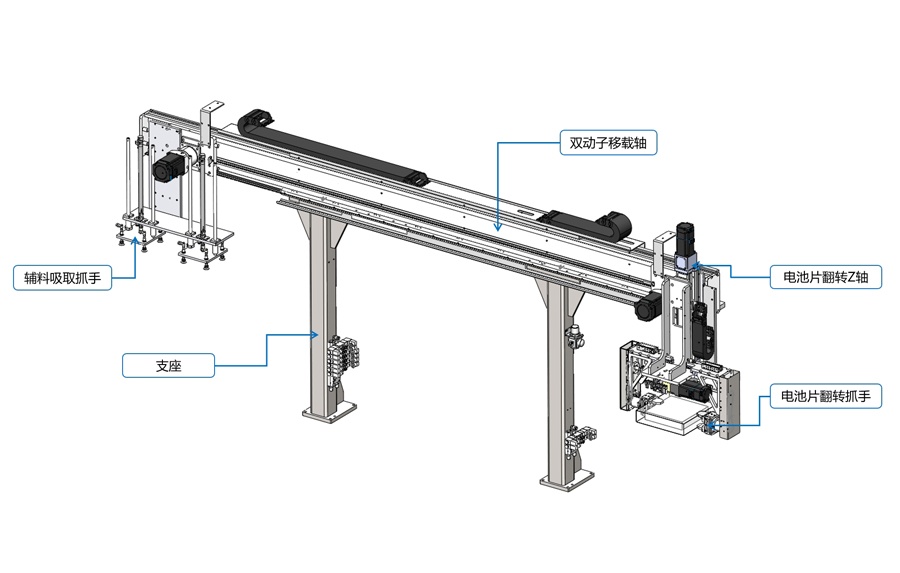

05、電池片移載抓手+輔料吸取排出
06、取放壓板機構

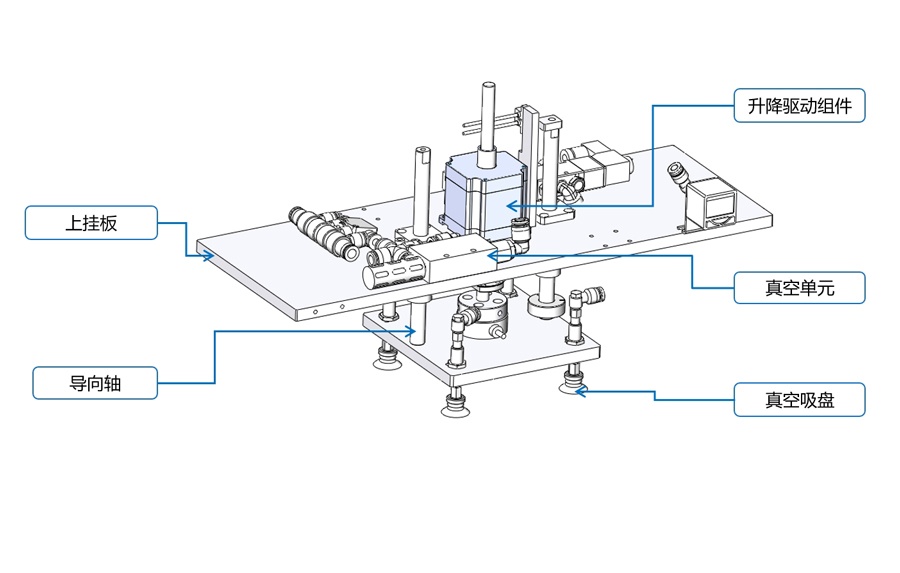

07、取放蓋機構

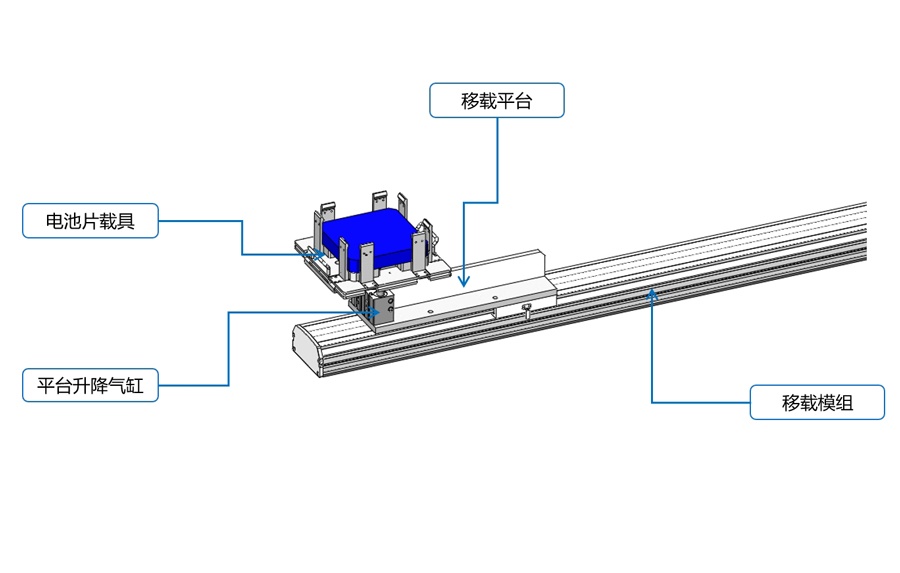

08、換盒移載平臺
09、輔料排出對接倉
一、設備介紹

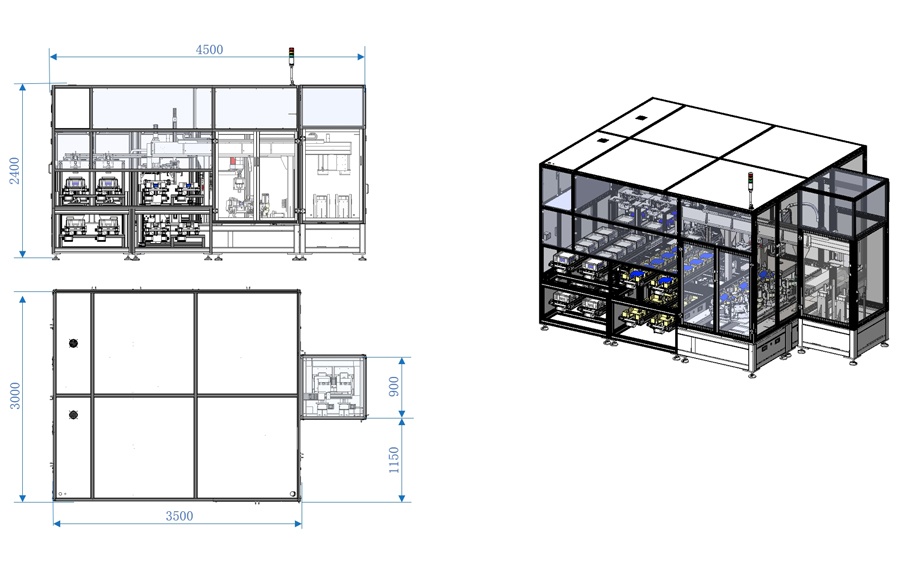

01、外觀尺寸

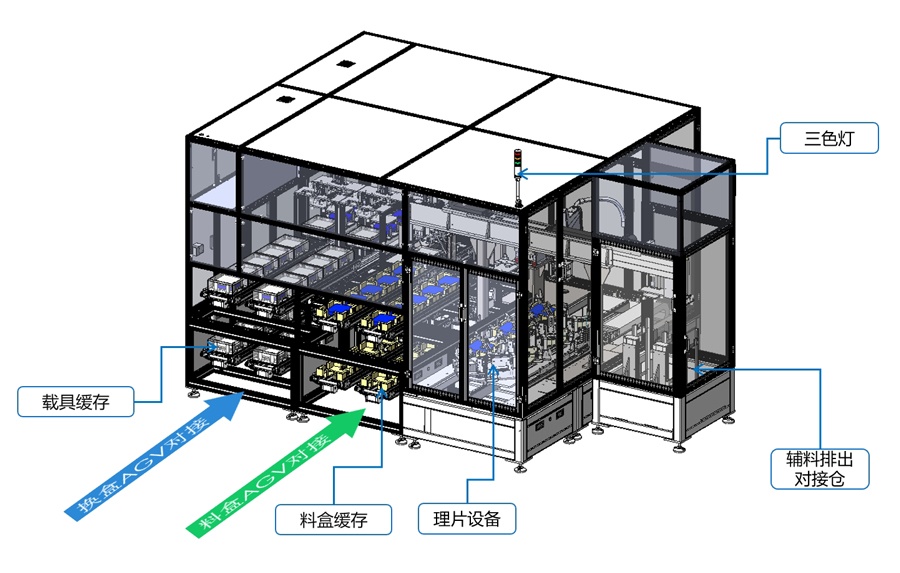

02、外部配置介紹

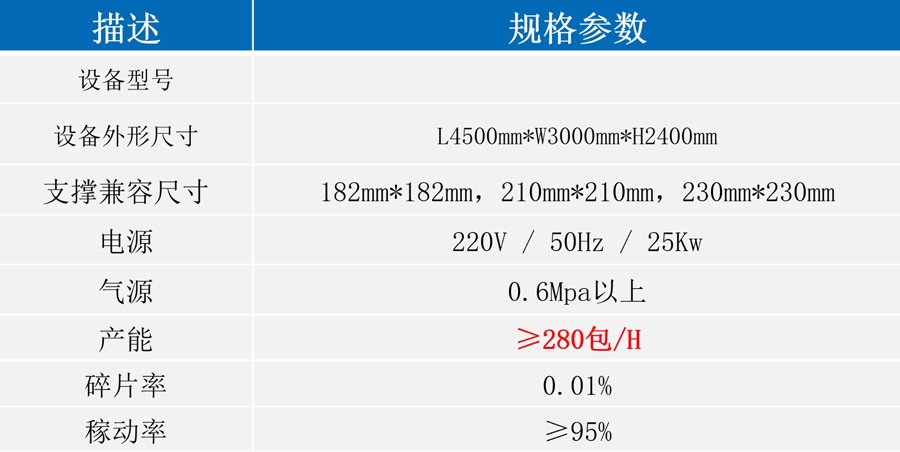

03、設備參數
二、設備平面布局圖
